Код товара: 100005504

Поручень DC 140 Arfen

7 428

грн / м.п.

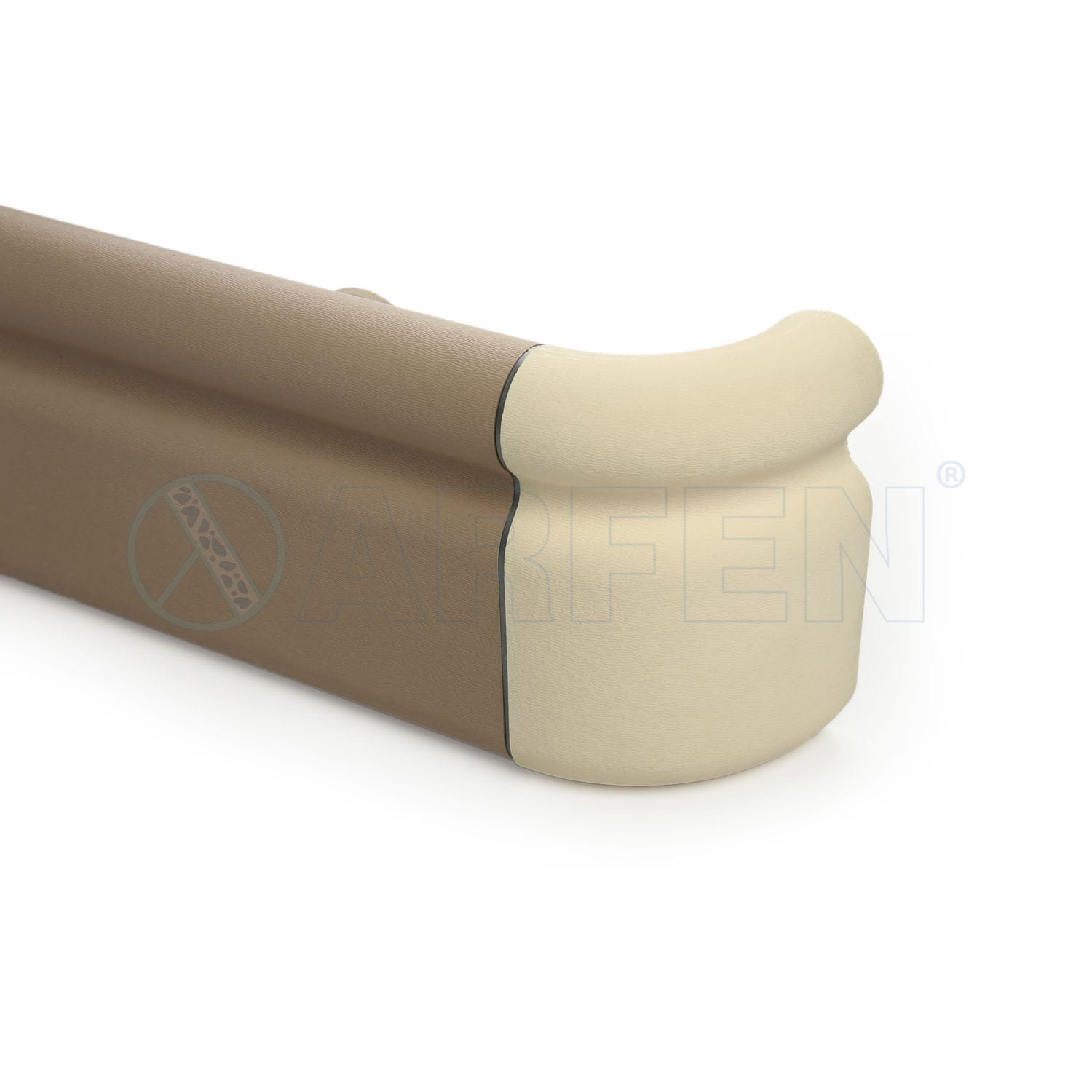

Отбойник-поручень DC 140 специально разработан для стационарных отделений c высоким трафиком каталок и людей. Несёт две функции как защита стены, так и поручень за который можно придержаться посетителям клиник.

Комплектующие:

Виниловый профиль - 2 мм
Алюминиевый профиль
Резиновая вставка ТЭП

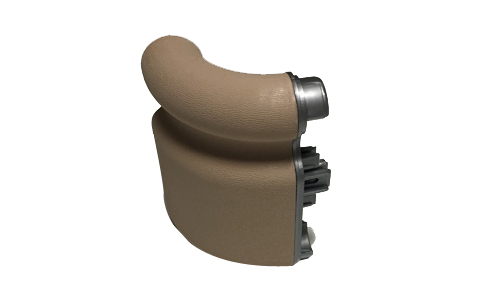

Заглушка левая\правая

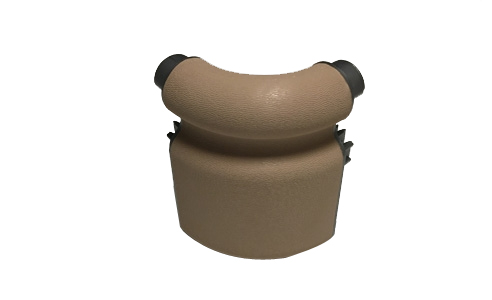

Внешний угол
Внутренний угол

Данная система комплектуется как внешними переходными элементами, так и внутренними, что позволяет смонтировать отбойник по периметру помещения одной единой лентой и это является прекрасным дизайнерским и функциональным решением.

Отбойник: поручень

Основание: алюминиевый профиль

Длина профиля: 4 м

Высота: 140 мм

С этим отбойником дополнительно продаются заглушки, внешние и внутренние углы, аксессуары.

Монтаж:

Перед монтажом необходимо произвести замер необходимой длины алюминиевого несущего профиля, после отрезать необходимую длину.
Разметить и просверлить отверстия для монтажа в алюминиевом несущем профиле, диаметром 6-6,5 мм. Крепление перил-отбойников производится дюбелями следующих типов, которые не входят в комплект поставки:
• основание из кирпича дюбель 10х60 (80), саморезы 6х160
• основание из бетона дюбель 10х60, саморезы 6х160
• основание из гипсокартона дюбель Молли, болты 6х140.
На следующем этапе, необходимо просверлить отверстия в стене при помощи перфоратора (из расчета 2 кронштейна на 1 м/п, но не более 600 мм между кронштейнами). Для разметки использовать алюминиевый несущий профиль с уже подготовленными отверстиями для монтажа, в качестве шаблона.
Произвести монтаж несущего алюминиевого профиля, поочередно выставив кронштейны напротив отверстий и закрепив без затяжки саморезами или болтами к соответствующему дюбелю.
Нарезать необходимую длину внутреннего амортизатора и зафиксировать его в специальный паз, который расположен в алюминиевом несущем профиле.
Окончательная фиксация саморезами (болтами) алюминиевого несущего профиля производится после установки всех переходных и завершающих элементов (заглушки, углы).
Установка всех переходных и завершающих элементов (заглушки, углы) к алюминиевому несущему профилю производится при помощи винтов самосверлящих 3,9х16 DIN 7504 N.
После выполнения всех вышеуказанных действий, необходимо произвести окончательную фиксацию алюминиевого профиля саморезами (болтами) к основанию стены предварительно выставив его в монтажное положение.
Произвести порезку в размер и монтаж декоративных виниловых накладок.
При длине прямых участков более 4-х м/п, установку алюминиевого несущего профиля и виниловой декоративной накладки необходимо производить стык-в-стык и в разбежку min 100 мм.
